一、產品概述

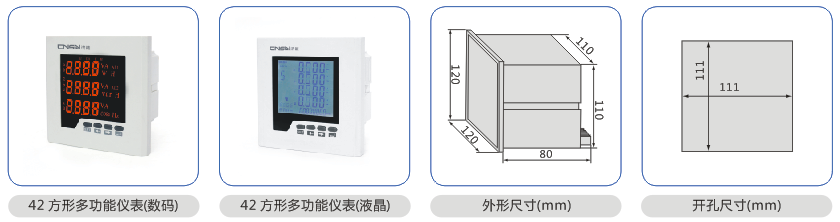

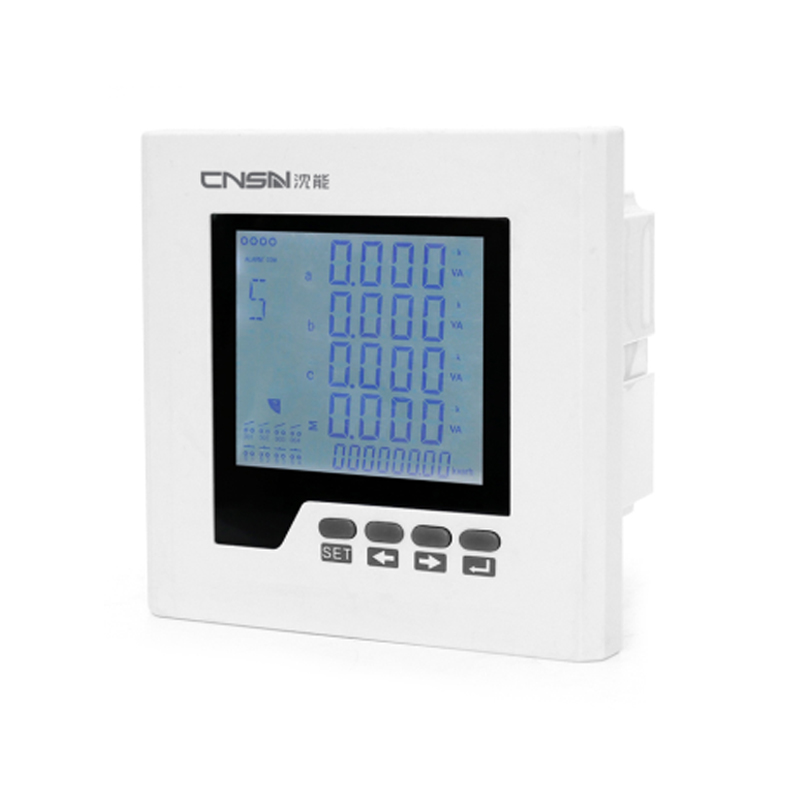

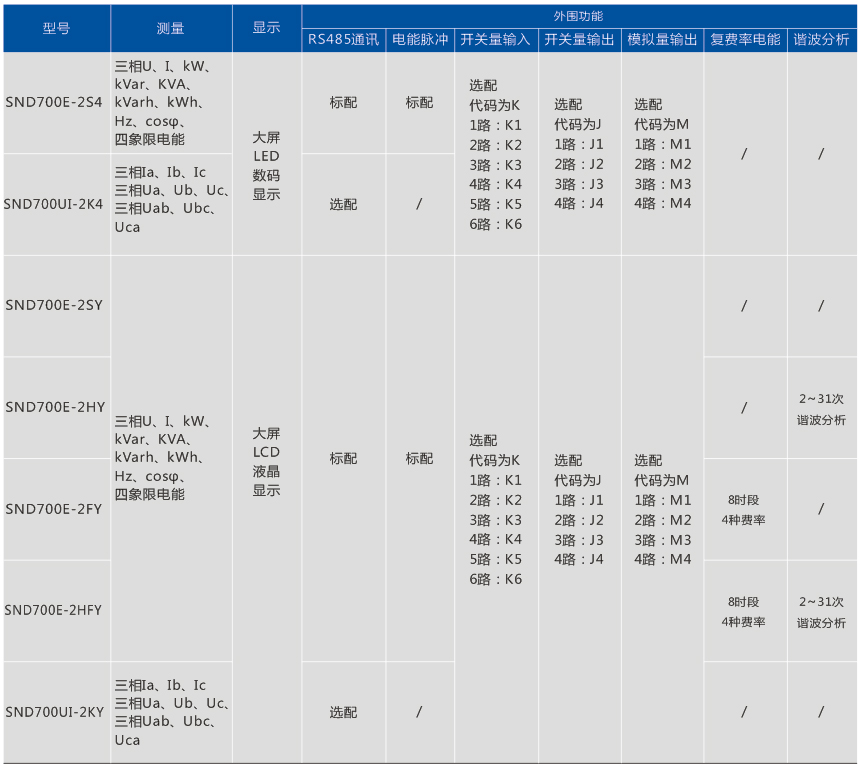

多功能電力儀表是針對電力系統、工礦企業、公共設施、智能大廈等電力監控、智能監控、計量考核的應用場合設計的高精度、高可靠性、高性?xún)r(jià)比的智能儀表產品。該系列儀表采用高精度專用AD芯片和高可靠性的MCU設計，可以測量三相電網中的所有電量參數如三相電壓、三相電流、有功功率、無功功率、功率因數、電網頻率、雙向電能計量及THD等，具有標準電能脈沖和RS485通訊接口，可選多種擴展功能模塊(開關量輸入輸出、模擬量輸出、復費率電能統計、諧波分析等)。

二、功能接線示意圖

三、電壓電流接線示意圖

四、接線說明

▲當選用電壓量程3×57.7/100V和3×100V時，應考慮使用外部PT，為了便于維護，建議使用接線排。

▲當選用電流量程1(2)A、1.5(6)A時，應使用外部CT。如果使用的CT上連有其他儀表，接線應采用串接方式，去除產品的電流輸入連線之前，一定要先斷開CT一次回路或者短接二次回路，為便于維護建議使用接線排。

▲要確保輸入電壓、電流相對應，相序一致，方向一致，否則會出現功率和電能等的數值和符號錯誤。

▲儀表可以工作在三相四線或者三相三線方式，用戶應根據現場使用情況選擇相應的接線方式。一般在沒有中心線的情況下使用三相三線方式，在有中心線的情況下使用三相四線方式。需要注意的是現場的接線方式必須與表規定接線方式一致，否則儀表的測量數據不正確。
