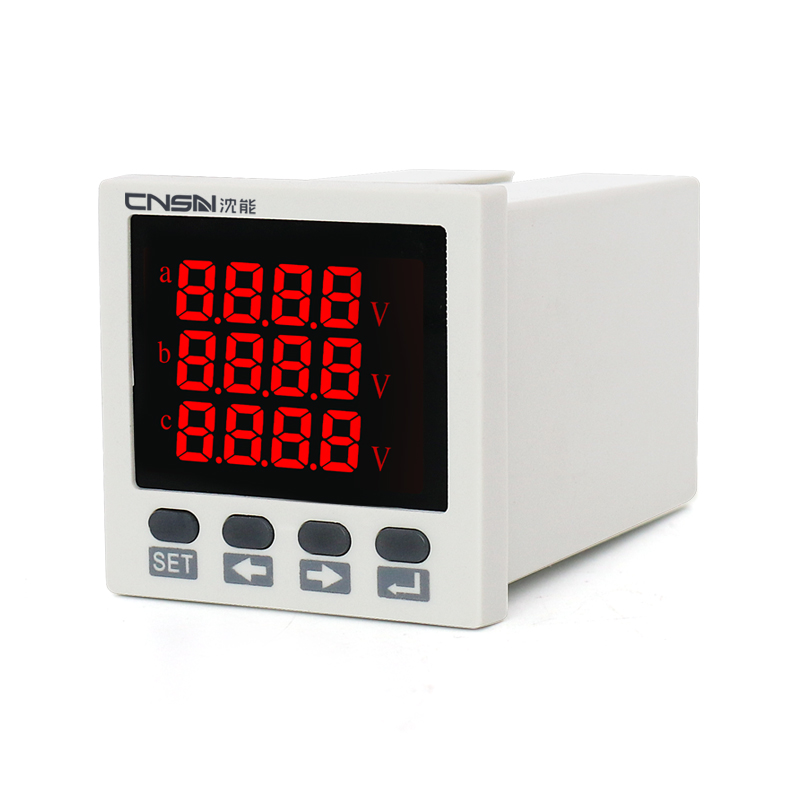

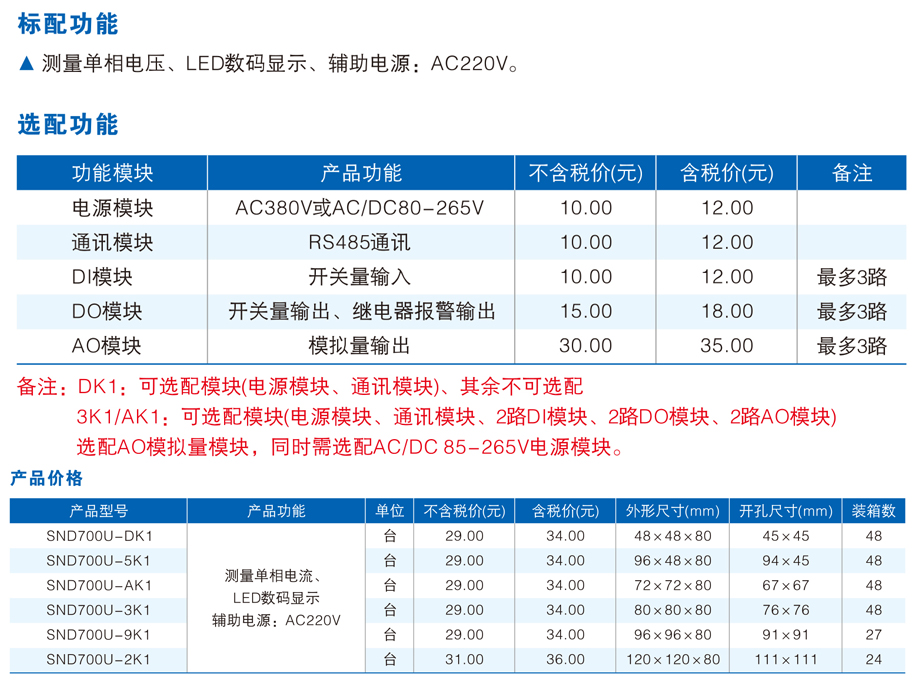

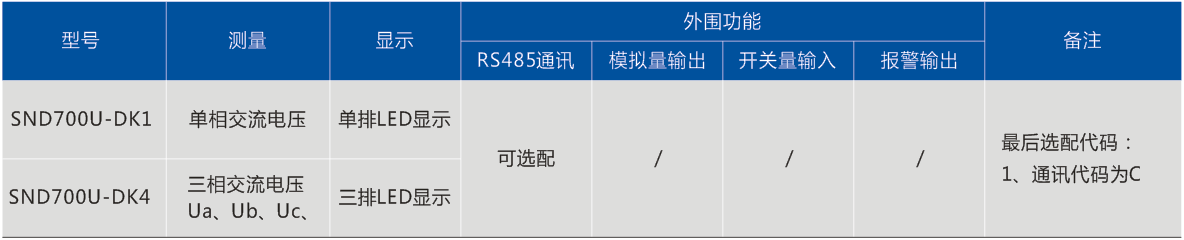

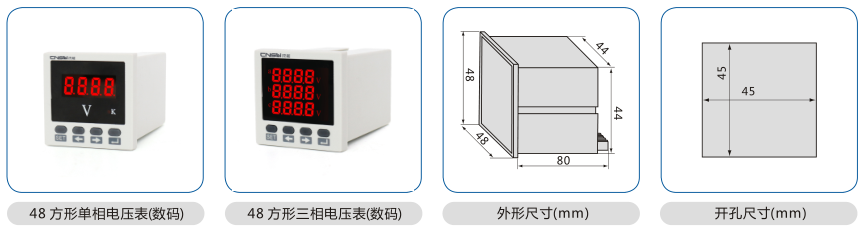

一、產品概述

數顯電壓表是我公司研制的數顯電測儀表經驗及充分研究國內外產品、用戶需求和高低壓配電的基礎上研制而成的新一代電測儀表?；咀钚翸CU微處理器技術和模塊化結構，產品具備高抗干擾性，高穩定性，高精度等特點。適用于配電系統的單相和三相電流參數測量。該系列儀表變比可調，支持開關量輸入、繼電器輸出、模擬量輸出及通訊(RS485Modbus-RTU協議)，提供多種不同的安裝尺寸，可直接替代模擬指針電流表，更廣泛的適用于各種控制系統(SCADA、DCS等)。

二、功能接線示意圖

三、接線說明

▲當選用電壓量程3×57.7/100V和3×100V時，應考慮使用外部PT，為了便于維護，建議使用接線排。

▲當選用電流量程1（2）A、1.5（6）A時，應使用外部CT。如果使用的CT上連有其他儀表，接線應采用串接方式，去除產品的電流輸入連線之前，一定要先斷開CT一次回路或者短接二次回路，為便于維護建議使用接線排。

▲要確保輸入電壓、電流相對應，相序一致，方向一致，否則會出現功率和電能等的數值和符號錯誤。

▲儀表可以工作在三相四線或者三相三線方式，用戶應根據現場使用情況選擇相應的接線方式。一般在沒有中心線的情況下使用三相三線方式，在有中心線的情況下使用三相四線方式。需要注意的是現場的接線方式必須與表規定接線方式一致，否則儀表的測量數據不正確。
