一、產品概述

SND102A開關柜智能操控裝置是一種多功能、智能化模擬動態指示裝置。用于3-35kv戶內開關柜，適用于中置柜、手車柜、固定柜、環網柜等多種開關柜。可取代現有的一次回路模擬、帶電顯示器、自動加熱除濕控制器，具備了斷路器分合閘狀態指示、儲能指示、接地開關指示、手車位置指示、智能防誤語音、及RS485通信接口等多項功能。配有柜內照明開關、儲能開關、遠程本地轉換開關、斷路器分合閘轉換開關。

本產品采用性能優良的單片機控制，采用工業級電子元件，采用獨特的軟硬件抗干擾技術。與傳統開關柜智能操控裝置相比，可靠性更高，搞干擾能力更強。產品量身訂做：根據用戶不同要求，進行不同的功能組合設計。本產品外觀精致、美觀，極大地簡化、美化了開關柜的面板。

二、主要功能

1. 一次模擬圖動態指示

2. 自動調節柜內溫度及凝露

3. 高壓帶電指示、閉鎖輸出

4. 四路負載接口

5. 加熱器斷線檢測

6. RS485通信接口

7. 智能防誤語音

8. 照明開關、儲能開關、遠程本地轉換開關、分合閘轉換開關

三、技術特性

供電電源：AC/DC 80-270V

工作環境：-10℃～50℃，≤95%RH

存貯環境：-40℃～80℃，≤95%RH

抗電強度：外殼與端子間 ≥AC 2000V/1min

絕緣性能：外殼與端子間 ≥100MΩ

抗電磁干擾性能：符合GB/T 17626

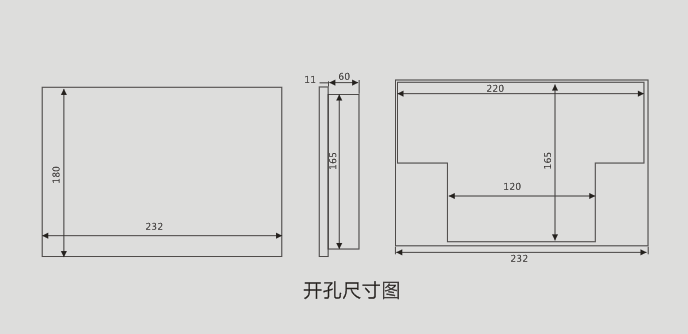

四、安裝方式

外形尺寸：232×180×71mm

開孔尺寸：220×165mm
