一、產品概述

電流互感器(簡稱CT)在電力系統中，廣泛應用于一次測量、控制和保護。正常工作時，二次側處于近似短路狀態，輸出電壓很低，但在運行中如果二次繞組開路，或一次繞組流過異常電流（如雷電流、諧振過電流、電容充電電流、電感啟動電流等），就會在二次側產生數千伏甚至上萬伏的過電壓，這不僅給二次系統絕緣造成危害，甚至危及工作人員的生命安全。我公司生產的CTB系列電流互感器二次過電壓保護器就是針對這一情況而設計，能夠有效防止因CT 二次開路而引起的事故。 /p>

二、應用范圍

保護器主要用于各種CT二次側的異常過電壓保護。保護器接于二次繞組兩端，正常運行時漏電極小，成高阻狀態。當發生異常過電壓時，保護器迅速動作而短路，面板上顯示故障的部位，并有無源信號輸出。當故障排除后，電路恢復原狀后，又重新投入正常運行狀態。CTB保護器應用于CT二次側的差動繞組、測量繞組、母線保護繞組、備用繞組等。

▲ 正常工作時，流入保護器的電流不超過0.1mA。不影響CT正常工作。

▲ 當CT1與COM兩端電壓超過150V時CTB兩端自動短路保護。

▲ 繼電器的接點容量大于5A。所以故障時，能使CT二次側可靠短路。

▲ 繼電器接點具有保持功能，按壓“復位”按鈕，才能解除保護。

▲ 若是在停電狀態下解除了故障，上電后按復位鍵方可繼續正常工作。

▲裝置提供了一路繼電器觸點輸出,當任意一路CT開路時,觸點自動閉合，可接各種聲光報警器或提供給綜合保護裝置使信息遠傳。直到故障排除后，不短路保護時觸點才斷

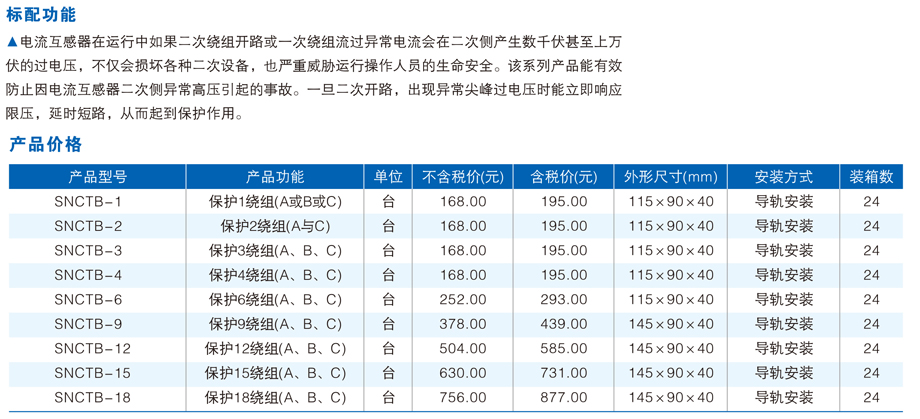

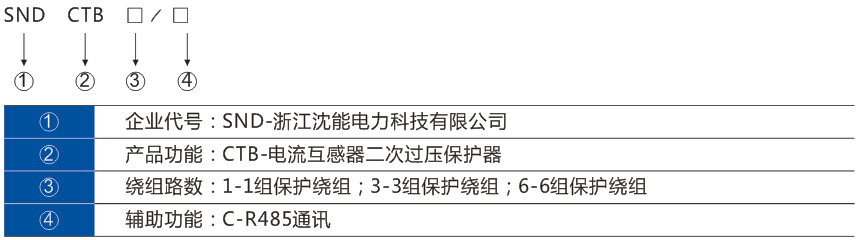

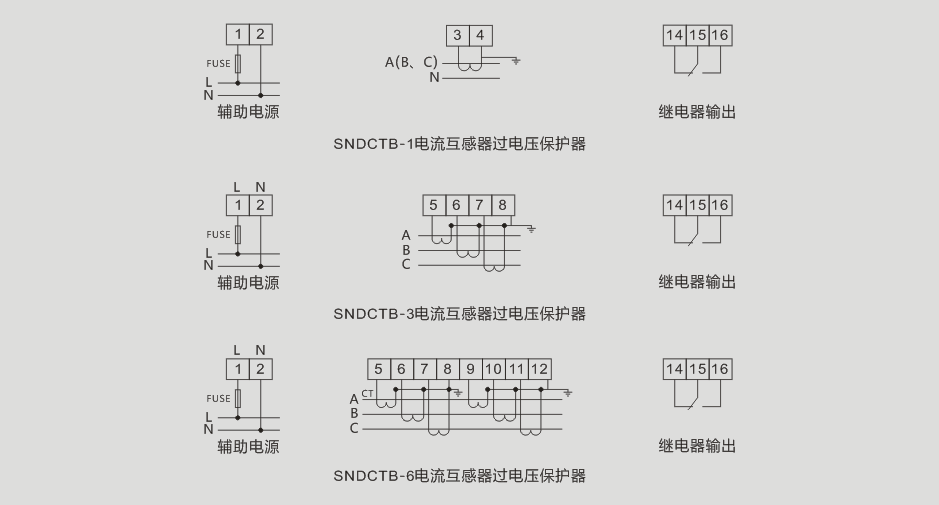

三、接線圖
