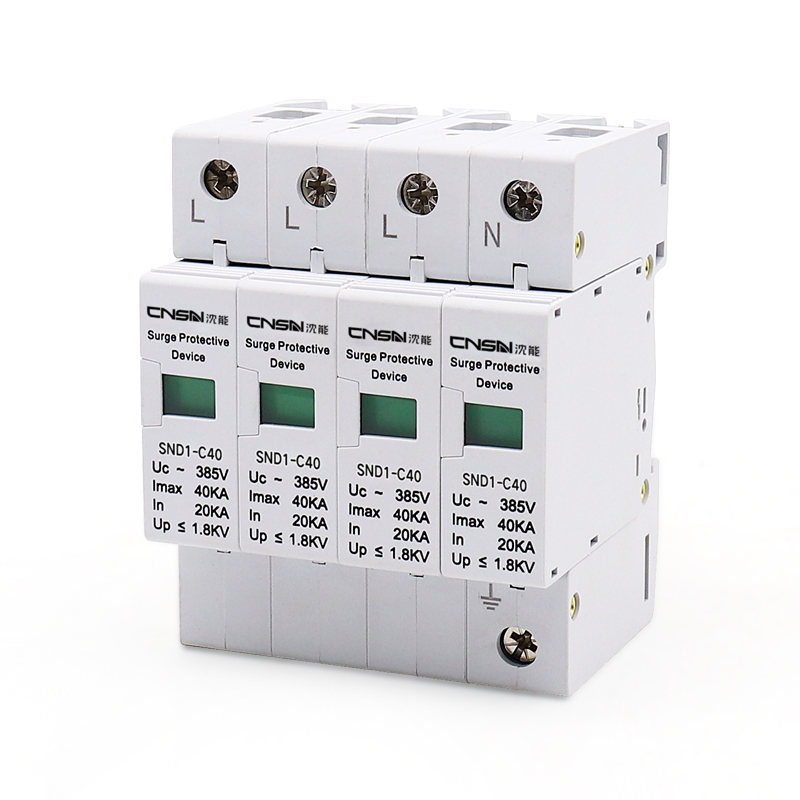

一、產品概述

浪涌保護器，也叫防雷器、避雷器，是一種為各種電子設備、儀器儀表、通訊線路、低壓電氣線路提供安全防護的電子裝置。適用于交流50/60Hz，額定電壓380V的供電系統或光伏系統，對間接雷電和直接雷電影響或其他瞬時過電壓的電涌進行保護。

雷擊的能量非常巨大，需通過分級泄放的方式，將雷擊能量逐步泄放到大地，按IEC61312-1標準浪涌保護器分為4個等級保護。

10/350μs是首次雷擊波型，用于電源的第一級(A級)雷擊保護，A級最大放電電流為：50kA。

8/20μs是用在首次后的第二級雷擊保護，第二級按最大放電電流分為3種保護，

B級：最大放電電流100kA，

C級：最大放電電流大40kA，

D級：最大放電電流20kA。

當電涌保護器因過流過熱、擊穿失效時，失效脫離裝置能自動的將其從電網上脫離，同時可視告警指示模塊由綠色(正常)變成紅色(故障)。

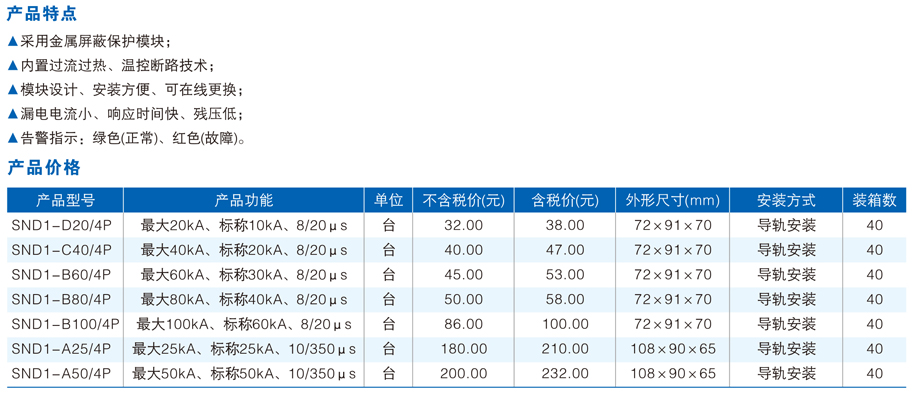

二、產品特點

▲ 10/350μs系列開關型高能量SPD，產品應用于380V以下供電系統的第一級防雷防護。

▲ 8/20μs系列電涌保護器適用于交流380V及以下的TT、IT、TN-S、TN-C-S等供電系統。

▲ 一體式電涌保護器單元；

▲ 最高可承受50KA(10/350μs),100KA(8/20μs)雷電沖擊；

▲ (10/350μs)動作響應時間小于10納秒，(8/20μs)動作響應時間小于25納秒。

▲ 采用35mm標準導軌安裝

▲ 無需更換底座即可更換保護器單元；

▲ 可視窗口顏色表示保護的工作狀態綠色(正常)、紅色(故障)。

▲ 外殼采用UL94-V0阻燃材料
