一、型號含義

二、技術參數

工作電壓 ：AC 220V

保護動作電流 ：0.5A、1A、2A、3A、5A、6A、10A、15A、20A（可根據客戶定做）

工作頻率 ：50Hz

額定電流/功率：0.5A/110W、1A/220W、2A/440W、3A/660W、5A/1100W

6A/1320W、10A/2200W、15A/3300W、20A/4400W

自動復位時間 ：30s±5s

保護動作電流誤差 ：±10%

自身功耗：≤1W

電氣機械壽命 ：≥10萬次

電壽命 ：≥10萬次

外形尺寸(長×寬×高) ：85.5×36×66mm

安裝方式：35mm導軌式安裝

接線方式 ：N為零線，L1為相線，負載輸出端：N為零線，L2為相線。

三、處理方法和注意事項

▲限荷自動控制器如果實際負載電流超過了額定電流且時間在10-50秒鐘內，則限電控制器自動斷開負載電源，過載保護指示紅燈自動點亮。

▲過載的處理：先處理過載的負載電源（拔掉違規使用的用電器），達到限電自動控制器額定電流時，限電自動控制器將自動檢測負載功率低于標稱負載功率時，在10-50秒內,時間綠色指示燈自動點亮，可以自動恢復正常運行供電使用，否則控制器自動連續跳閘不能正常使用。

▲因控制器無短路和漏電保護功能，輸入端必須接在具有短路和漏電保護功能產品后

▲因控制器具有自動恢復功能，控制器起到保護并動作時，應立即去掉負載（用電器）并檢查電路，否則控制器會自動連續跳閘，最終會因長時間頻繁超負載接通、斷開而燒壞控制器或者用電線路，而引起不能正常使用。

接線方式

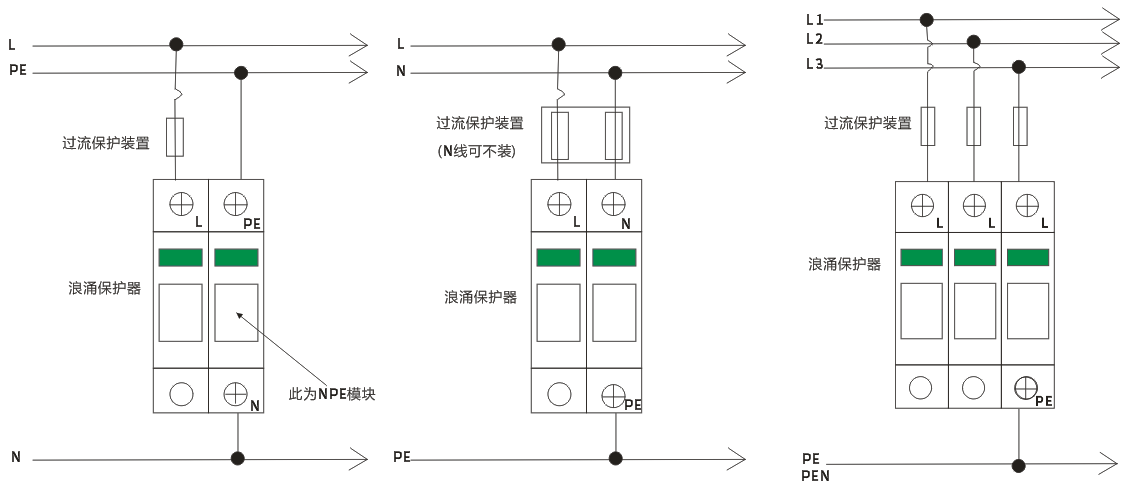

單相電源（RCD之前）TN、JT（有N線）單相電源TN-S、TN-C-S（RCD之后）三相電源TN-C、IT（有N線）系統系統1+1（N-PE）模塊連接方式：TT、IT（有N線）系統2模塊接線方式：3模塊接線方式：

三相電源（RCD之前）TT、IT（有N線）系統3+1 ( N-PE)模塊接線方式：

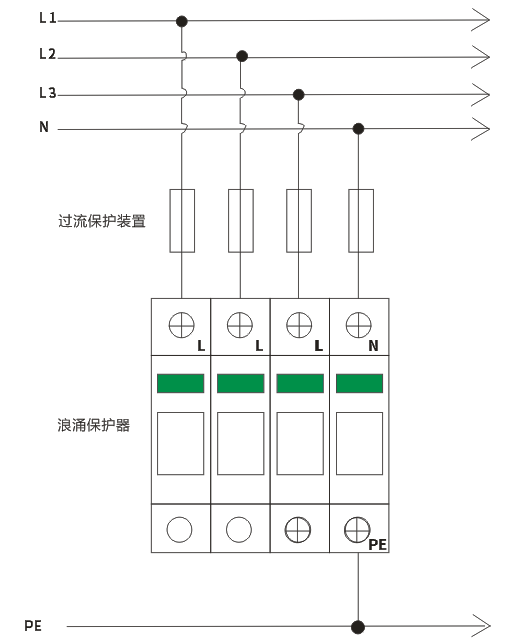

三相電源TN-S、TN-C-S（RCD之后）TT、IT（有N線）系 統4模塊接線方式：
